Konstrukcja aluminiowa do montażu solarnego: praktyczny przewodnik po materiałach i wskazówki dotyczące wyboru

Wyobraź sobie serwisowanie panelu słonecznego na dachu w wilgotnym środowisku o słonym powietrzu. Pięć lat po montażu mocowania panelu są nadal czyste, śruby są ruchome, a na ramie nie pojawiła się rdza. Taki jest praktyczny wynik wyboru konstrukcji aluminiowej do montażu instalacji fotowoltaicznej na ramie stalowej powlekanej. Aluminium nie jest automatycznie właściwym wyborem dla każdego projektu, ale w większości przypadków jest lepszym rozwiązaniem domyślnym, ponieważ rozwiązuje problemy z korozją i wagą, zanim skrócą żywotność.

Jakie zadanie ma wykonać konstrukcja aluminiowa

Konstrukcja do montażu paneli słonecznych nie jest prostą ramą nośną. Musi utrzymać ciężar panelu, zachować precyzyjny kąt nachylenia, przenosić obciążenie wiatrem i śniegiem na konstrukcję nośną oraz przetrwać 25 lat otaczającego powietrza, deszczu, kondensacji i cykli termicznych. To połączenie obowiązków konstrukcyjnych i narażenia na środowisko sprawia, że ​​wybór materiału jest tak ważny.

Typowe dane wejściowe inżynierii dla konstrukcji aluminiowej do montażu fotowoltaicznego obejmują wymiary modułu, maksymalną projektową prędkość wiatru, obciążenie śniegiem, typ fundamentu i środowisko lokalne. Z punktu widzenia materiałowego dominują dwie rodziny stopów: 6063-T5 i 6005-T5. 6063-T5 ma doskonałą odkształcalność i dobrze nadaje się do skomplikowanych profili wytłaczanych. 6005-T5 oferuje wyższą granicę plastyczności, co jest przydatne w przypadku większych rozpiętości lub gdy wymagana jest mniejsza liczba podpór.

Aluminium ma również gęstość około 2,7 g/cm3, czyli mniej więcej jedną trzecią gęstości stali. Oznacza to lżejszą konstrukcję, mniejsze obciążenie dachu i szybszy montaż bez hydraulicznych urządzeń podnoszących w wielu projektach. Praktyczna korzyść to nie tylko wygoda; pozwala inżynierom zmniejszyć obciążenie projektowe, jakie musi przyjąć budynek lub fundament.

Aluminium kontra stal: porównanie oparte na faktach

W przypadku większości uchwytów fotowoltaicznych aluminium zapewnia niższy koszt całkowity w całym okresie użytkowania systemu. Stal może być tańsza z góry, ale jej długoterminowe działanie zależy od integralności ocynkowanej powłoki oraz od każdego nacięcia, zadrapania lub krawędzi, która wystawia gołą stal na działanie atmosfery. Poniższa tabela porównuje oba materiały w punktach mających znaczenie dla właścicieli projektów i instalatorów.

Stal nadal ma miejsce, w którym konstrukcja zostanie zakopana, gdzie ekstremalne obciążenia punktowe wymagają bardzo ciężkich przekrojów lub gdzie przepisy projektowe określają podstawę żelbetową, a dodatkowe obciążenie własne nie stanowi problemu. Jednak w wilgotnym lub wilgotnym klimacie rama ze stali ocynkowanej z biegiem lat wymaga większej uwagi. Ekonomiczność aluminium poprawia się w miarę wydłużania się horyzontu czasowego i uwzględnienia kosztów poprawek powłoki i wymiany.

Gdzie konstrukcje aluminiowe sprawdzają się najlepiej

Aluminiowa konstrukcja do montażu paneli fotowoltaicznych staje się oczywistym wyborem w środowiskach, w których problemem jest korozja. Instalacje przybrzeżne, fasady przemysłowe i wszelkie miejsca o dużej wilgotności korzystają z naturalnej warstwy tlenku, która tworzy się na aluminium. Proces anodowania sprawia, że ​​ta warstwa jest grubsza, twardsza i bardziej spójna, dlatego też anodowane sekcje są standardową opcją w przypadku obiektów morskich i słono-powietrznych.

Kolejnym naturalnym rozwiązaniem są tablice dachowe. Ponieważ konstrukcja montażowa jest spawana lub przykręcana do konstrukcji dachu, każdy kilogram ciężaru własnego ma wpływ na ocenę konstrukcji. Niska gęstość aluminium umożliwia instalatorom stosowanie większych rozpiętości przy mniejszej liczbie punktów mocowania, co zmniejsza zarówno liczbę przejść przez dach, jak i czas wymagany do ukończenia instalacji.

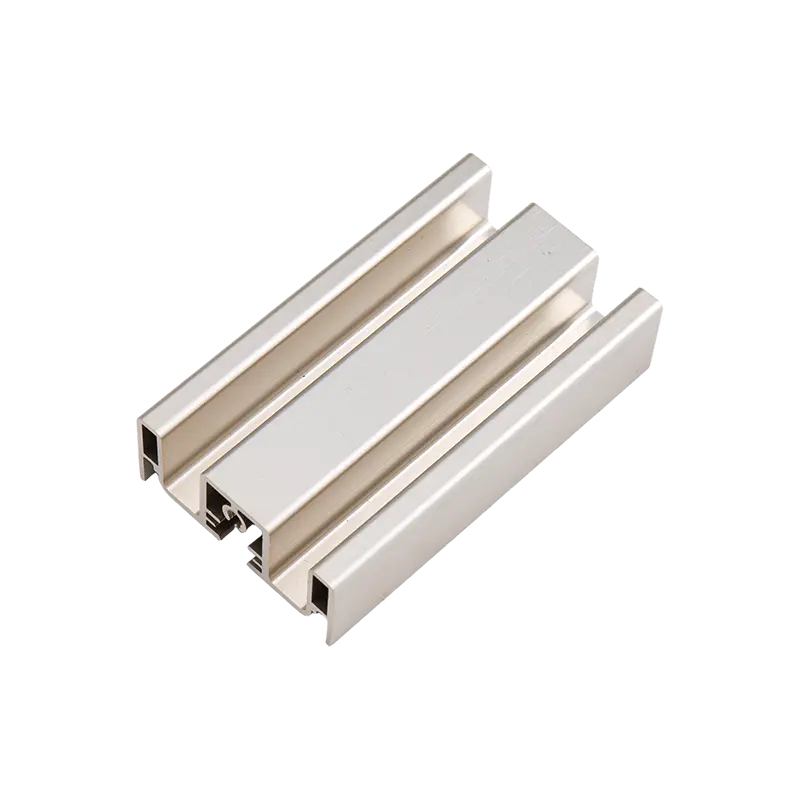

Profile wytłaczane z anodyzowanego aluminium z niestandardowymi opcjami wykończenia Te anodowane profile oferują wykończenia w kolorze srebrnym, czarnym, brązowym lub szampańskim o grubościach do AA25, a także niestandardowe cięcie i usługi CNC, doskonale nadające się do konstrukcji montowanych na dachach. Zobacz produkt →

Inżynieria profilu: obciążenia, tolerancje i wykończenia

Po rozstrzygnięciu kwestii środowiskowych kolejnym zadaniem staje się projekt konstrukcyjny. Sekcja profilu musi być odporna na zginanie i wyboczenie pod wpływem wiatru i śniegu. Typowe profile do montażu paneli słonecznych obejmują kanały C, belki H i kształty kapeluszy, o grubości ścianek od 1,5 mm do 10 mm, w zależności od rozpiętości i obciążenia.

Precyzja jest tak samo ważna jak siła. Położenia otworów, długości szczelin i powierzchnie łączące muszą pokrywać się z zaciskami panelu i konstrukcją nośną. Obróbka CNC profili eliminuje potrzebę wiercenia w terenie i gwarantuje, że każda rama jest identyczna, co jest istotne w przypadku długich rzędów, gdzie nawet kilkumilimetrowy błąd może spowodować widoczną niewspółosiowość.

Proces specyfikacji można podzielić na pięć praktycznych etapów:

1. Oblicz maksymalne obciążenie wiatrem, korzystając z lokalnych danych dotyczących prędkości wiatru.
2. Zastosuj odpowiednie obciążenie śniegiem, jeśli tablica znajduje się w zimnym klimacie.
3. Wybierz przekrój profilu odporny na zginanie ze współczynnikiem bezpieczeństwa co najmniej 1,5.
4. Potwierdź grubość wykończenia powierzchni dla narażonego środowiska.
5. Sprawdź, czy wszystkie otwory i szczeliny na elementy mocujące zostały obrobione, a nie wycięte na miejscu.

Wybór wykończenia powierzchni jest również częścią inżynierii. Anodowane warstwy o grubości 12-25 mikronów zapewniają twardą, gęstą barierę ochronną. Malowanie proszkowe zapewnia kolorowe panele o grubym, wysoce nieprzepuszczalnym wykończeniu. Powłoki PVDF są dobrym wyborem tam, gdzie wymagana jest wysoka odporność na promieniowanie UV i stabilność chemiczna. Właściwe wykończenie zależy od klimatu, orientacji konstrukcji i wymagań estetycznych projektu.

Usługi obróbki CNC precyzyjnych profili aluminiowych Usługi obróbki CNC, cięcia i wytwarzania profili aluminiowych, z dodatkową obróbką powierzchni, wspierają precyzyjną produkcję komponentów do montażu paneli słonecznych i innych zastosowań przemysłowych. Zobacz produkt →

Dlaczego młyn za profilem ma znaczenie

To samo oznaczenie stopu może zachowywać się inaczej w zależności od tego, jak dokładnie kęs jest homogenizowany, jak przebiega wytłaczanie i jak profil się starzeje. Dostawca, który przez dziesięciolecia budował dyscyplinę wytłaczania, zapewni spójne właściwości mechaniczne w każdej partii. Dzięki tej spójności konstrukcja montażowa może wytrzymać obciążenie projektowe bez niespodzianek podczas kontroli na miejscu.

Huzhou Yindu Aluminium Technology Co., Ltd. wnosi ponad 30-letnie doświadczenie w wytłaczaniu aluminium i obróbce powierzchni. Obiekt zajmuje powierzchnię 42 000 metrów kwadratowych i ma roczną wydajność 10 000 ton i obejmuje wewnętrzne anodowanie, anodowanie twarde, malowanie proszkowe, powlekanie PVDF, wykańczanie słojów drewna i obróbkę CNC. Ta pionowa możliwość umożliwia klientowi montującemu instalację fotowoltaiczną zaopatrzenie się w pełny pakiet profili z jednego miejsca, od surowego wytłoczki po wstępnie nawiercone złącza.

Aby uzyskać głębsze spojrzenie na zasady doboru stopów i projektowania, przeczytaj nasze Przewodnik po procesie wytłaczania aluminium i projektowaniu stopów . Wyjaśnia, w jaki sposób warunki chemiczne i procesowe wpływają na ostateczny profil oraz jak unikać typowych błędów w obliczaniu obciążenia i specyfikacji przekroju.

Profile wytłaczane z aluminium z wielu stopów do zastosowań konstrukcyjnych Dostępne w stopach takich jak 6063, 6061, 6082 i 7075, profile te zapewniają wytrzymałość i odporność na korozję w różnych zastosowaniach, w tym w regałach fotowoltaicznych i podporach konstrukcyjnych. Zobacz produkt →

Określenie konstrukcji aluminiowej do montażu fotowoltaicznego to decyzję, którą możesz podjąć z pewnością, jeśli znasz warunki obciążenia, wybierasz odpowiedni stop i wykończenie oraz współpracujesz z dostawcą, który kontroluje cały proces wytłaczania. Zacznij od prostego obliczenia obciążenia, poproś o dane dotyczące korozji i pozwól partnerowi zajmującemu się profilami pomóc Ci przekształcić je w konstrukcję, która wytrzyma dłużej niż panele.
